Kuvaus

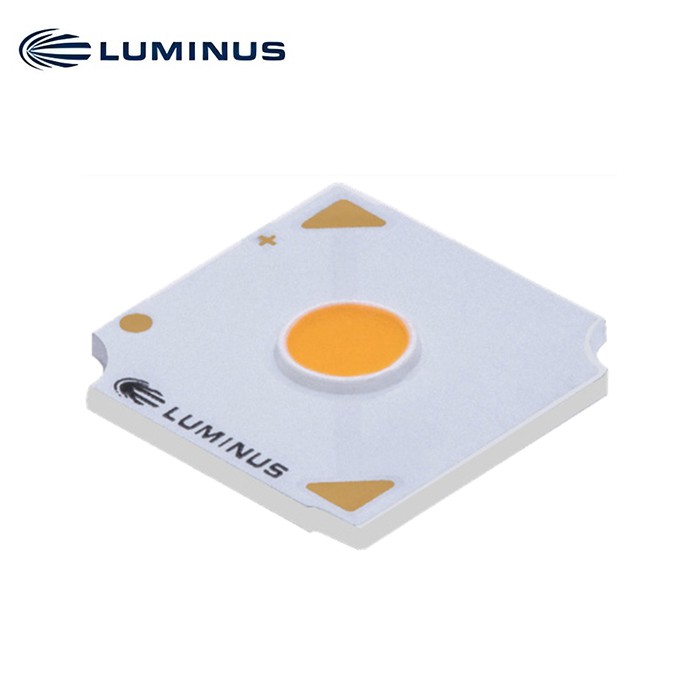

4. sukupolven CXM-3 valkoista LED Pico-COB -järjestelmää
Ominaisuudet
• Suuri valoteho ja tyypillinen tehokkuus
• Yli 290 lm, 105 LPW @ 3000K, 90CRI, Tj=85ºC
• Yli 365 lm, 133 LPW @ 5000K, 80CRI, Tj=85ºC
• CCT-alue 2200K, 2400K, 2700K, 3000K, 3500K, 4000K, 5000K, 5700K ja 6500K
• AccuWhite High Color Rendering, 97CRI Typ. Useimmat CCT:t
• 3 SDCM-värisidontastandardia, 2 SDCM-binning saatavana
• Erinomainen optisen säteilyn tasaisuus ja värien tasaisuus kulmaan nähden
• Poikkeuksellinen pitkäaikainen värin vakaus
• Erinomainen lämmönjohtavuus takaa tasaisen lämmön leviämisen
• Ympäristöystävällinen: RoHS- ja REACH-yhteensopiva
• UL-tunnustettu, tiedostonumero E465703
Sovellukset
• Hotellin valaistus
• Kohdevalot/ratavalot
• Alasvalot
• Kaupan valaistus
• Majoitusvalaistus
• Arkkitehtuuri ja erikoisalat
CCT, CRI ja R9 Arvot
|
Vastaavat värilämpötilat |
XX Arvo |
CRI |
*R9 |
|
2700K, 3000K, 3500K, 4000K, 5000K, 5700K, 6500K |
80 |
>80 |
>0 |
|
2200K, 2400K, 2700K, 3000K, 3500K, 4000K, 5000K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
|
3500K, 4000K, 5000K |
>75 |
Tilaus Osa Numerot - 36V
Seuraavissa taulukoissa kuvataan tuotteita, joilla on tyypillinen vuo ja minimivirta mitattuna 80 mA:lla ja määritetty arvolla Tj=85ºC. Arvot 25 ºC:ssa on laskettu ja esitetty vain viitteeksi.
|
CCT |
Lähtövirta (lm) |
Väri Renderöinti Indeksi (min.) |
Tilausosanumero |
|||
|
Typ. (85 ºC) |
Min. (85 ºC) |
Laskettu Typ. (25 ºC) |
3-vaiheinen MacAdam Ellipse |
2-vaiheinen MacAdam Ellipse |
||
|
2200K |
245 |
230 |
260 |
90 |
CXM-3-22-90-36-AC40-F5-3 |
CXM-3-22-90-36-AC40-F5-2 |
|
2400K |
255 |
235 |
275 |
90 |
CXM-3-24-90-36-AC40-F5-3 |
CXM-3-24-90-36-AC40-F5-2 |
|
2700K |
330 |
305 |
355 |
80 |
CXM-3-27-80-36-AC40-F5-3 |
CXM-3-27-80-36-AC40-F5-2 |
|
275 |
255 |
295 |
90 |
CXM-3-27-90-36-AC40-F5-3 |
CXM-3-27-90-36-AC40-F5-2 |
|
|
255 |
235 |
275 |
95 |
CXM-3-27-95-36-AC40-F5-3 |
CXM-3-27-95-36-AC40-F5-2 |
|
|
3000K |
340 |
315 |
365 |
80 |
CXM-3-30-80-36-AC40-F5-3 |
CXM-3-30-80-36-AC40-F5-2 |
|
290 |
270 |
310 |
90 |
CXM-3-30-90-36-AC40-F5-3 |
CXM-3-30-90-36-AC40-F5-2 |
|
|
265 |
245 |
285 |
95 |
CXM-3-30-95-36-AC40-F5-3 |
CXM-3-30-95-36-AC40-F5-2 |
|
|
3500K |
355 |
330 |
380 |
80 |
CXM-3-35-80-36-AC40-F5-3 |
CXM-3-35-80-36-AC40-F5-2 |
|
300 |
280 |
320 |
90 |
CXM-3-35-90-36-AC40-F5-3 |
CXM-3-35-90-36-AC40-F5-2 |
|
|
285 |
265 |
305 |
95 |
CXM-3-35-95-36-AC40-F5-3 |
CXM-3-35-95-36-AC40-F5-2 |
|
|
4000K |
360 |
335 |
385 |
80 |
CXM-3-40-80-36-AC40-F5-3 |
CXM-3-40-80-36-AC40-F5-2 |
|
305 |
285 |
325 |
90 |
CXM-3-40-90-36-AC40-F5-3 |
CXM-3-40-90-36-AC40-F5-2 |
|
|
280 |
260 |
300 |
95 |
CXM-3-40-95-36-AC40-F5-3 |
CXM-3-40-95-36-AC40-F5-2 |
|
|
5000K |
365 |
340 |
390 |
80 |
CXM-3-50-80-36-AC40-F5-3 |
|
|
310 |
290 |
330 |
90 |
CXM-3-50-90-36-AC40-F5-3 |
||
|
270 |
250 |
290 |
95 |
CXM-3-50-95-36-AC40-F5-3 |
||
|
5700K |
360 |
335 |
385 |
80 |
CXM-3-57-80-36-AC40-F5-3 |
|
|
6500K |
360 |
335 |
385 |
80 |
CXM-3-65-80-36-AC40-F5-3 |
|
Tilaus Osa Numerot - 18V
Seuraavissa taulukoissa kuvataan tuotteita, joilla on tyypillinen vuo ja minimivirta mitattuna 160 mA:lla ja määritetty arvolla Tj=85ºC. Arvot 25 ºC:ssa on laskettu ja esitetty vain viitteeksi.
|
CCT |
Lähtövirta (lm) |
Väri Renderöinti Indeksi (min.) |
Tilausosanumero |
|||
|
Typ. (85 ºC) |
Min. (85 ºC) |
Laskettu Typ. (25 ºC) |
3-vaiheinen MacAdam Ellipse |
2-vaiheinen MacAdam Ellipse |
||
|
2200K |
245 |
230 |
260 |
90 |
CXM-3-22-90-18-AC40-F5-3 |
CXM-3-22-90-18-AC40-F5-2 |
|
2400K |
255 |
235 |
275 |
90 |
CXM-3-24-90-18-AC40-F5-3 |
CXM-3-24-90-18-AC40-F5-2 |
|
2700K |
330 |
305 |
355 |
80 |
CXM-3-27-80-18-AC40-F5-3 |
CXM-3-27-80-18-AC40-F5-2 |
|
275 |
255 |
295 |
90 |
CXM-3-27-90-18-AC40-F5-3 |
CXM-3-27-90-18-AC40-F5-2 |
|
|
255 |
235 |
275 |
95 |
CXM-3-27-95-18-AC40-F5-3 |
CXM-3-27-95-18-AC40-F5-2 |
|
|
3000K |
340 |
315 |
365 |
80 |
CXM-3-30-80-18-AC40-F5-3 |
CXM-3-30-80-18-AC40-F5-2 |
|
290 |
270 |
310 |
90 |
CXM-3-30-90-18-AC40-F5-3 |
CXM-3-30-90-18-AC40-F5-2 |
|
|
265 |
245 |
285 |
95 |
CXM-3-30-95-18-AC40-F5-3 |
CXM-3-30-95-18-AC40-F5-2 |
|
|
3500K |
355 |
330 |
380 |
80 |
CXM-3-35-80-18-AC40-F5-3 |
CXM-3-35-80-18-AC40-F5-2 |
|
300 |
280 |
320 |
90 |
CXM-3-35-90-18-AC40-F5-3 |
CXM-3-35-90-18-AC40-F5-2 |
|
|
285 |
265 |
305 |
95 |
CXM-3-35-95-18-AC40-F5-3 |
CXM-3-35-95-18-AC40-F5-2 |
|
|
4000K |
360 |
335 |
385 |
80 |
CXM-3-40-80-18-AC40-F5-3 |
CXM-3-40-80-18-AC40-F5-2 |
|
305 |
285 |
325 |
90 |
CXM-3-40-90-18-AC40-F5-3 |
CXM-3-40-90-18-AC40-F5-2 |
|
|
280 |
260 |
300 |
95 |
CXM-3-40-95-18-AC40-F5-3 |
CXM-3-40-95-18-AC40-F5-2 |
|
|
5000K |
365 |
340 |
390 |
80 |
CXM-3-50-80-18-AC40-F5-3 |
|
|
310 |
290 |
330 |
90 |
CXM-3-50-90-18-AC40-F5-3 |
||
|
270 |
250 |
290 |
95 |
CXM-3-50-95-18-AC40-F5-3 |
||
|
5700K |
360 |
335 |
385 |
80 |
CXM-3-57-80-18-AC40-F5-3 |
|
|
6500K |
360 |
335 |
385 |
80 |
CXM-3-65-80-18-AC40-F5-3 |
|
Osanumeroiden tilaaminen - 9V
Seuraavissa taulukoissa kuvataan tuotteita, joilla on tyypillinen vuo ja minimivirta mitattuna 320 mA:lla ja määritetty arvolla Tj=85ºC. Arvot 25 ºC:ssa on laskettu ja esitetty vain viitteeksi.
|
CCT |
Lähtövirta (lm) |
Väri Renderöinti Indeksi (min.) |
Tilausosanumero |
|||
|
Typ. (85 ºC) |
Min. (85 ºC) |
Laskettu Typ. (25 ºC) |
3-vaiheinen MacAdam Ellipse |
2-vaiheinen MacAdam Ellipse |
||
|
2200K |
245 |
230 |
260 |
90 |
CXM-3-22-90-9-AC40-F5-3 |
CXM-3-22-90-9-AC40-F5-2 |
|
2400K |
255 |
235 |
275 |
90 |
CXM-3-24-90-9-AC40-F5-3 |
CXM-3-24-90-9-AC40-F5-2 |
|
2700K |
330 |
305 |
355 |
80 |
CXM-3-27-80-9-AC40-F5-3 |
CXM-3-27-80-9-AC40-F5-2 |
|
275 |
255 |
295 |
90 |
CXM-3-27-90-9-AC40-F5-3 |
CXM-3-27-90-9-AC40-F5-2 |
|
|
255 |
235 |
275 |
95 |
CXM-3-27-95-9-AC40-F5-3 |
CXM-3-27-95-9-AC40-F5-2 |
|
|
3000K |
340 |
315 |
365 |
80 |
CXM-3-30-80-9-AC40-F5-3 |
CXM-3-30-80-9-AC40-F5-2 |
|
290 |
270 |
310 |
90 |
CXM-3-30-90-9-AC40-F5-3 |
CXM-3-30-90-9-AC40-F5-2 |
|
|
265 |
245 |
285 |
95 |
CXM-3-30-95-9-AC40-F5-3 |
CXM-3-30-95-9-AC40-F5-2 |
|
|
3500K |
355 |
330 |
380 |
80 |
CXM-3-35-80-9-AC40-F5-3 |
CXM-3-35-80-9-AC40-F5-2 |
|
300 |
280 |
320 |
90 |
CXM-3-35-90-9-AC40-F5-3 |
CXM-3-35-90-9-AC40-F5-2 |
|
|
285 |
265 |
305 |
95 |
CXM-3-35-95-9-AC40-F5-3 |
CXM-3-35-95-9-AC40-F5-2 |
|
|
4000K |
360 |
335 |
385 |
80 |
CXM-3-40-80-9-AC40-F5-3 |
CXM-3-40-80-9-AC40-F5-2 |
|
305 |
285 |
325 |
90 |
CXM-3-40-90-9-AC40-F5-3 |
CXM-3-40-90-9-AC40-F5-2 |
|
|
280 |
260 |
300 |
95 |
CXM-3-40-95-9-AC40-F5-3 |
CXM-3-40-95-9-AC40-F5-2 |
|
|
5000K |
365 |
340 |
390 |
80 |
CXM-3-50-80-9-AC40-F5-3 |
|
|
310 |
290 |
330 |
90 |
CXM-3-50-90-9-AC40-F5-3 |
||
|
270 |
250 |
290 |
95 |
CXM-3-50-95-9-AC40-F5-3 |
||
|
5700K |
360 |
335 |
385 |
80 |
CXM-3-57-80-9-AC40-F5-3 |
|
|
6500K |
360 |
335 |
385 |
80 |
CXM-3-65-80-9-AC40-F5-3 |
|
Toiminnassa Ominaisuudet
|
Parametri - 36V |
Symboli |
Minimi |
Tyypillinen |
Maksimi |
Yksikkö |
|
Eteenpäin virta2 |
Jos |
80 |
200 |
mA |
|
|
Eteenpäin jännite 3 |
Vf |
31.0 |
34.2 |
37.0 |
V |
|
Parametri - 18V |
Symboli |
Minimi |
Tyypillinen |
Maksimi |
Yksikkö |
|
Eteenpäin virta2 |
Jos |
160 |
400 |
mA |
|
|
Eteenpäin jännite 3 |
Vf |
15.5 |
17.1 |
18.5 |
V |
|
Parametri - 9V |
Symboli |
Minimi |
Tyypillinen |
Maksimi |
Yksikkö |
|
Eteenpäin virta2 |
Jos |
320 |
800 |
mA |
|
|
Eteenpäin jännite 3 |
Vf |
7.7 |
8.5 |
9.3 |
V |
|
Parametri |
Symboli |
Minimi |
Tyypillinen |
Maksimi |
Yksikkö |
|
Tehoa |
2.75 |
7.7 |
W |
||
|
Käyttökotelon lämpötila |
T c |
120 |
ºC |
||
|
Valoa emittoivan pinnan halkaisija |
LES |
3.5 |
mm |
||
|
Lämpövastus (liitos-tapaukseen-) |
Θjc |
2.45 |
ºC/W |
||
|
Liitoksen lämpötila |
Tj |
140 |
ºC |
||
|
Katselukulma |
120 |
Tutkinto |
