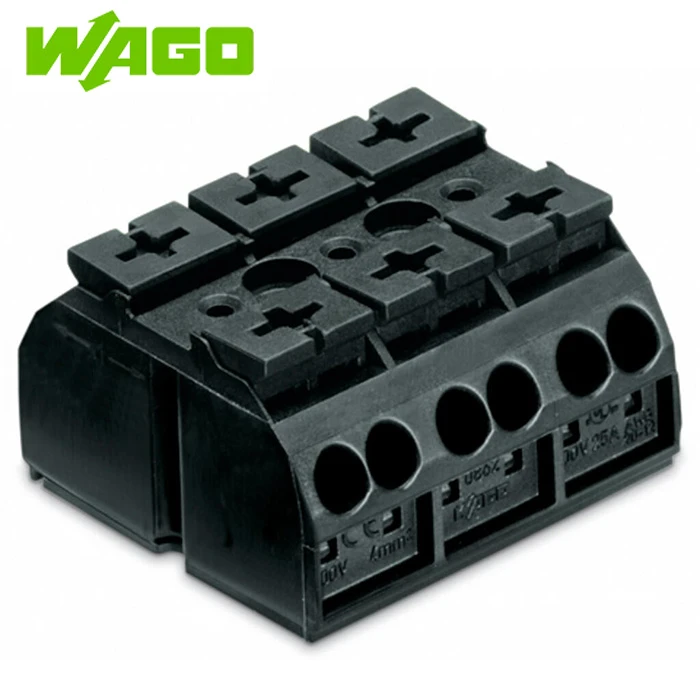

862-593

4 - kapellimestari alusta-kiinnityspäätepiiri

Lähetä kysely

Lataa

Kuvaus

4 - kapellimestari alusta-asennuksen päätepiiri; Ilman maapallon kosketusta; 3-napa; 4 mm²; musta

Alusta - Mount -päätetappi, 862 -sarja, musta

Alustamme - asennusliitäntä (tuotteen numero 862 - 593) on suunniteltu saumattomille sähköasennuksille. Johtimet tulisi kytkeä vain tähän runkoon - kiinnitysliittimen nauha, jos niiden nauhan pituus on välillä 10 - 11 mm. Tämä tuote on erittäin monipuolinen, joka sisältää kapellimestaripäätteitä yhdessä push - kanssa Cage Clamp®. Push - Cage Clamp® -yhteystekniikassa on ihanteellinen kaikkien kapellimestarityyppien kytkemiseen. Se mahdollistaa sekä kiinteiden että hienojen - juosteisten kapellimestarien suoran asettamisen ferruleilla ilman, että tarvitset käyttää mitään työkaluja - kaikki sen pullotettavan suunnittelun ansiosta. Tämä rungon kiinnitettävä terminaaliliuska soveltuu johtimen poikkileikkauksiin, jotka vaihtelevat välillä 0,5 mm²-4 mm². Enintään kolme potentiaalia / kolme napaa voidaan kytkeä tähän päätetaulukkoon käyttämällä kaksitoista puristuspistettä. Musta kotelo on valmistettu polyamidista (PA66) eristämistä varten.

Arvostelut IEC/en

Nimellisjännite (III/3)	500V
Nimellis impulssi kestää jännitettä (III / 3)	6KV
Nimellisvirta	32A
Legenda (luokitukset)	(III / 3) ≙ Ylijännitysluokka III / pilaantumisaste 3

Yhteystiedot

Puristusyksiköt	12
Potentiaalien kokonaismäärä	3
PE -toiminto	Ilman PE -kontaktia

Yhteys 1

Yhteysteknologia	Työnnä - häkkikiinnikkeessä^®
Käyttötyyppi	Paina - -painiketta
Kytkettävä kapellimateriaalit	Kupari
Vankka johdin	0,5… 4 mm² / 20… 12 AWG
Kiinteä johdin; Työnnä - lopettamisessa	0,75… 4 mm² / 18… 12 AWG
Kapellimestari	0,5… 4 mm² / 20… 12 AWG
Hieno - juostettu kapellimestari	0,5… 4 mm² / 20… 12 AWG
Hieno - juostettu kapellimestari; eristetyllä holkilla	0,5… 1,5 mm² / 20… 16 AWG
Hieno - juostettu kapellimestari; holkilla; Työnnä - lopettamisessa	0,75… 1,5 mm² / 18… 16 AWG
Huomautus (kapellimestari - -osa)	Kapetusominaisuudesta riippuen kapellimestari, jolla on pienempi risti - -osio, voidaan myös asettaa push - avulla.
Nauhan pituus	10… 11 mm / 0,39… 0,43 tuumaa
Pylväsluku	3
Johdotussuunta	Side - merkinnän johdotus

Fyysiset tiedot

Nastaväli	12 mm / 0,472 tuumaa
Leveys	36 mm / 1,417 tuumaa
Korkeus	27,5 mm / 1,083 tuumaa
Korkeus pinnalta	22,3 mm / 0,878 tuumaa
Syvyys	35 mm / 1,378 tuumaa

Mekaaniset tiedot

Merkintä	tavallinen
Asennustyyppi	Napsauta - jalkapaikassa 1+3

Materiaalitiedot

Huomaa (materiaalitiedot)	Tietoja materiaalivaatimuksista löytyy täältä
Väri	musta
Materiaaliryhmä	I
Eristysmateriaali (pääkotelo)	Polyamidi (PA66)
Syttyvyysluokka UL94: tä kohti	V0
Palonkuorma	0,438MJ
Halogeeni - ilmainen	Kyllä
Paino	20,7g
